スガツネ HES3D-160GL 三次元調整機能付隠し丁番 HES3D160GL【170091010 スガツネ工業 ゴールド

¥13,232
¥13,232
配送料はチェックアウト時に計算されます。

三次元調整丁番

特長

  • ■ 掘込深さが浅く、扉や枠の掘込加工が容易です。
  • ■ 三次元調整機能（上下、左右、前後）で、微調整が簡単に行えます。
  • ■ 扉側と枠側に分割可能で、仮止め機能により簡単に吊り込み可能です。
  • ■ 2011年度グッドデザイン賞受賞
  • ■ 扉の垂れ下がりを防ぐ構造です。

用途

■ 各種産業機器に使用可能。

仕様

  • ■ 全長: 160mm
  • ■ 幅: 74mm
  • ■ ねじ穴数: 8
  • ■ 穴径: ?5.5穴, ?10.3皿
  • ■ 扉幅: 900mm以下
  • ■ 扉高さ: 2400mm以下
  • ■ 扉厚: 35mm以上
  • ■ 開閉試験: 30万回（当社基準）
  • ■ 開き角度: 180°

材質／仕上

■ 本体: 亜鉛合金

セット内容／付属品

  • ■ 十字穴付皿木ねじ4.8×25（8本/丁番1ヶ）
  • ■ 六角棒スパナ呼び4

注意事項

  • ■ ドアダンパー・クローザー併用時は、ラプコンドアダンパーLDD-V型／LDD-S型／ラプコンクローザーLDC-N2をご使用ください。
  • ■ 扉質量は、丁番およびクローザーの指定条件を満たす範囲で設定してください。
  • ■ 使用するクローザーによって、動きが悪くなる場合があるため、事前にご確認ください。
  • ■ ストッパー付きクローザー使用時は、戸当りを必ず併用し、適切な位置に取り付けてください。
数ロ湯: 20個の在庫
JANコード: 4510932023184
タグ:
カテゴリー:
建築金物おまかせ店三次元調整機能付隠し丁番 HES3D-90

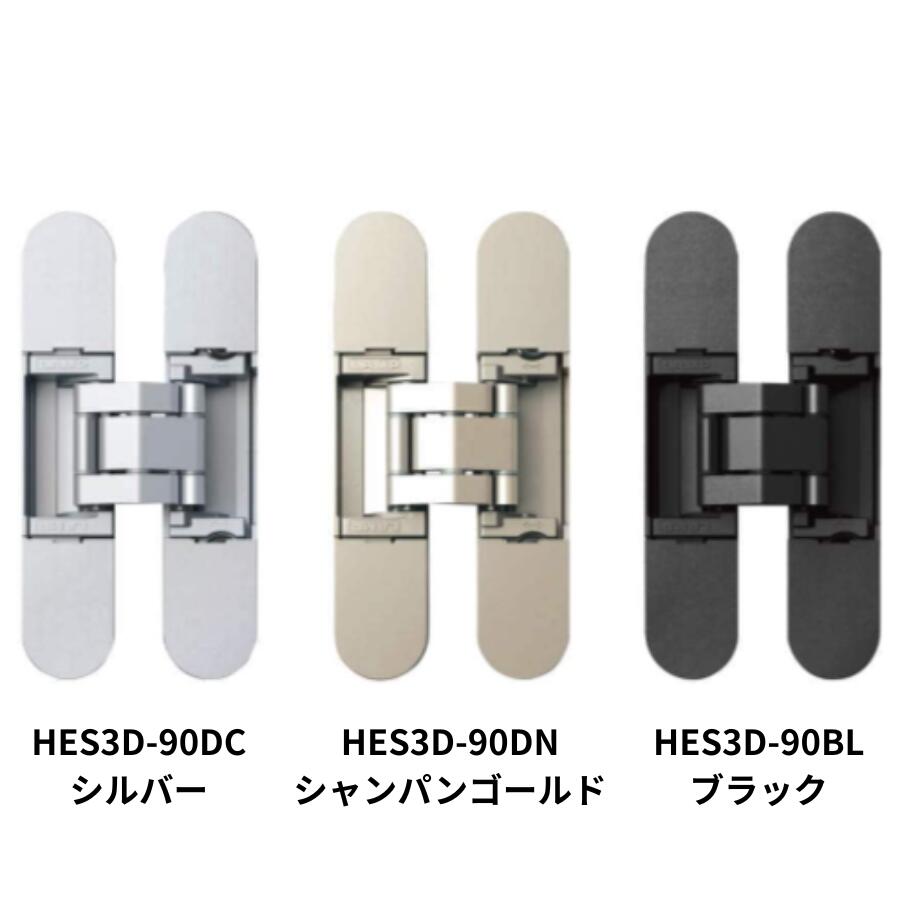

三次元調整機能付隠し丁番 HES3D-90
