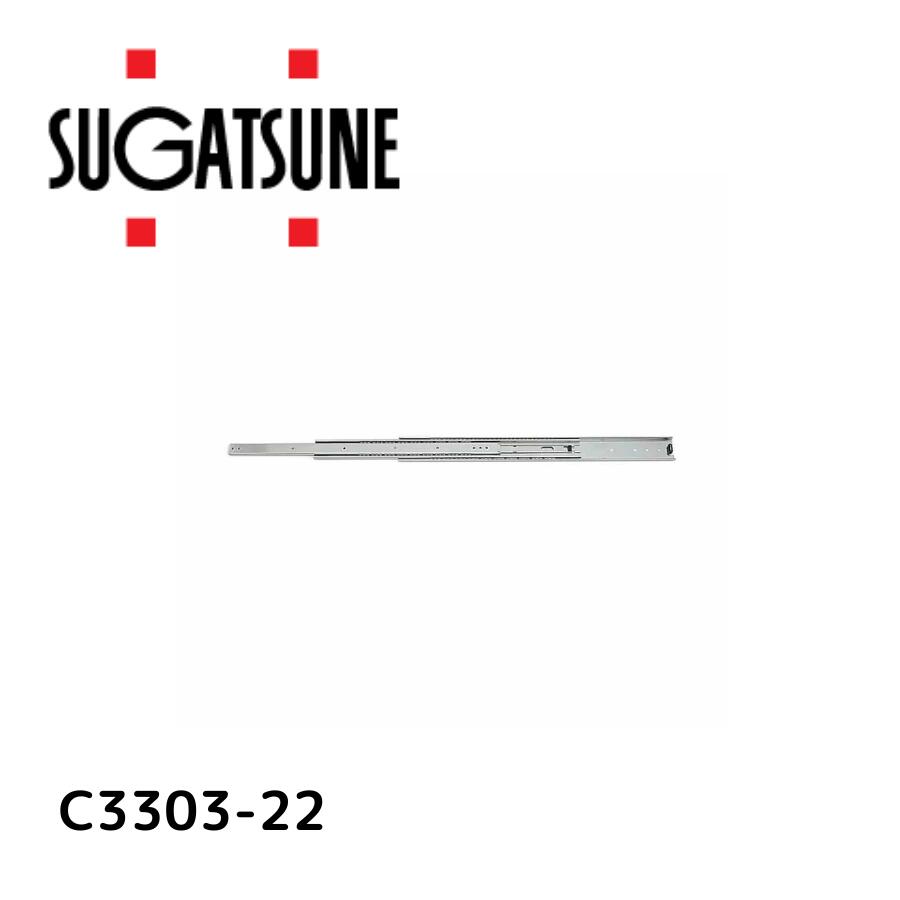

スライドレール C3303-22 仕様

特長

• ● インナーメンバーを完全に引き出せる3段引のスライドレールです。
• ● レバー操作でインナーメンバーを取り外せます。
• ● レール全閉時に、その状態を簡易的に保持します。
• ● 全開時、全閉時の金属音を緩和する消音機構付きです。

推奨ねじ

• M4バインド、またはM4トラスねじ

材料

• アウターメンバー：鋼（SPCC）
• 中間メンバー：鋼（SPCC）
• インナーメンバー：鋼（SPCC）
• リテーナー：鋼（SECC）
• スチールボール：鋼（SWCH）

仕上

• アウターメンバー：光沢クロメート処理（三価）
• 中間メンバー：光沢クロメート処理（三価）
• インナーメンバー：光沢クロメート処理（三価）
• リテーナー：（亜鉛めっき鋼板）

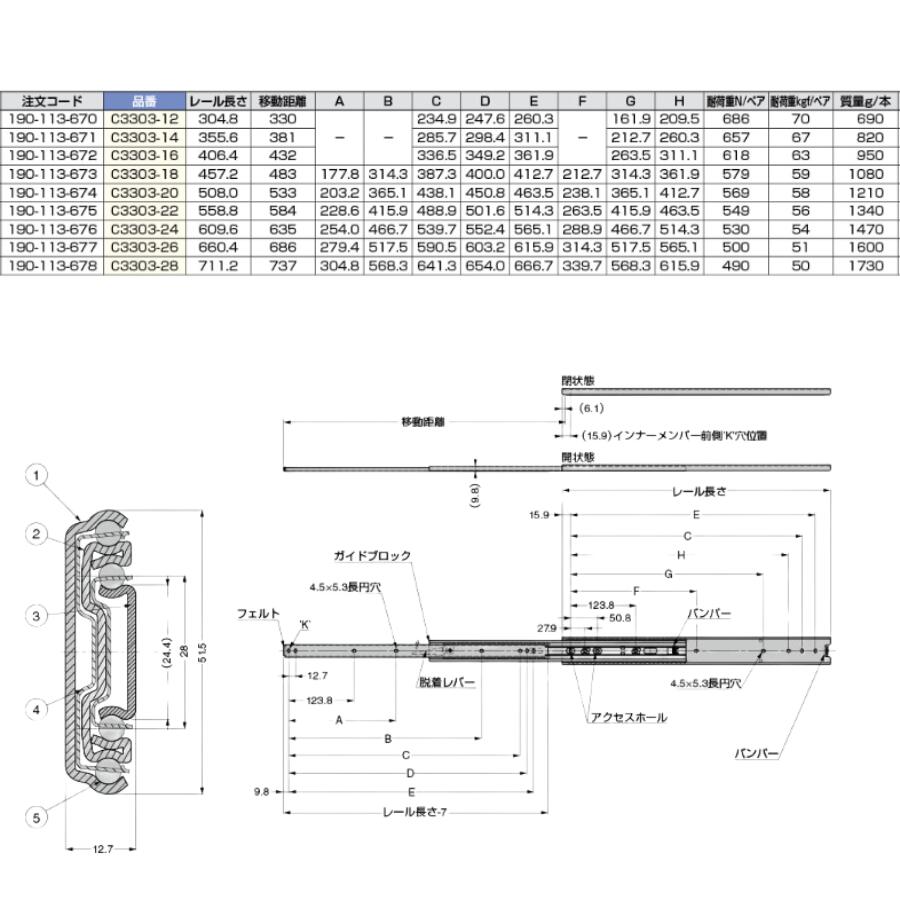

サイズ

• レール長さ：558.8mm
• 移動距離：584mm
• A：228.6mm
• B：415.9mm
• C：488.9mm
• D：501.6mm
• E：514.3mm
• F：263.5mm
• G：415.9mm
• H：463.5mm

耐荷重

• 耐荷重：549N / ペア
• 耐荷重：56kgf / ペア

重量

• 重量：1340g / 本

製品情報

• 注文コード：190-113-675
• 品番：C3303-22
• 本品は1本単位での販売です。ご注文数「1」で1本です。

注意事項

• 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
• 画像はイメージです。
• パッケージ、仕様、品番などの変更が予告なく変更される場合があります。
