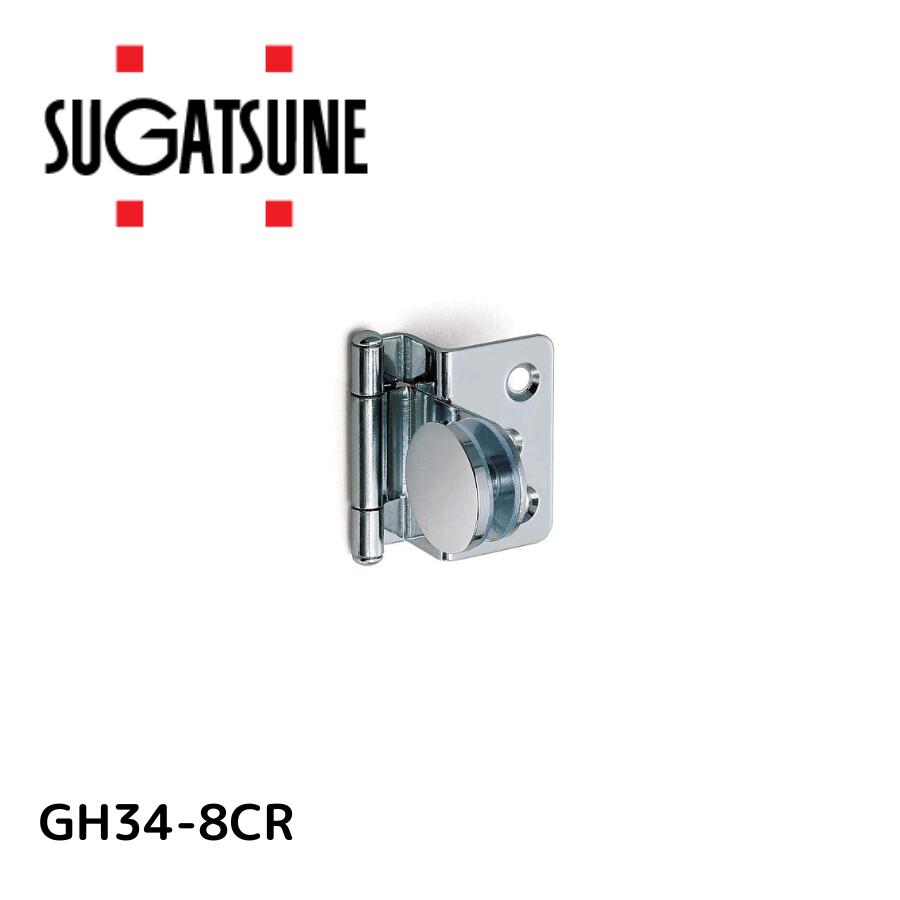

スガツネ工業 小型ガラス扉用丁番 GH34-8CR

「GH34-8CR」は、ロングセラーのスタンダードな小型ガラス扉用丁番です。樹脂製扉にも対応し、かぶせ扉に最適です。

特長

• ガラス扉および樹脂扉に対応。
• 最大扉幅450mm、最大扉高さ700mmに適応。
• 適応ガラス厚：4mm、5mm、6mm。
• 耐荷重2ヶ：39N。
• 仕上：クロムめっき。

仕様

• 最大扉幅/2ヶ：450mm
• 最大扉高さ/2ヶ：700mm
• 適応ガラス厚：4、5、6mm
• 仕上：クロムめっき
• 耐荷重/2ヶ：39N
• 質量：25g
• 推奨ねじ：
  • 皿タッピンねじ呼び3
  • 皿木ねじ3.1
  • 皿小ねじM3

使用上の注意

• ガラスサイズは耐荷重を優先して決定してください。
• ねじ取り付け時にねじ緩み防止剤を併用してください。
• ブラック仕上は傷が目立ちやすいため、取り扱いに注意してください。
• 板金に取り付ける場合、取付面側にねじやリベットの逃げ加工を行ってください。
• ガラスの使用場所や環境に応じて強化ガラスをご検討ください。

関連情報

メーカー：スガツネ工業（株）

品番：GH34-8CR
