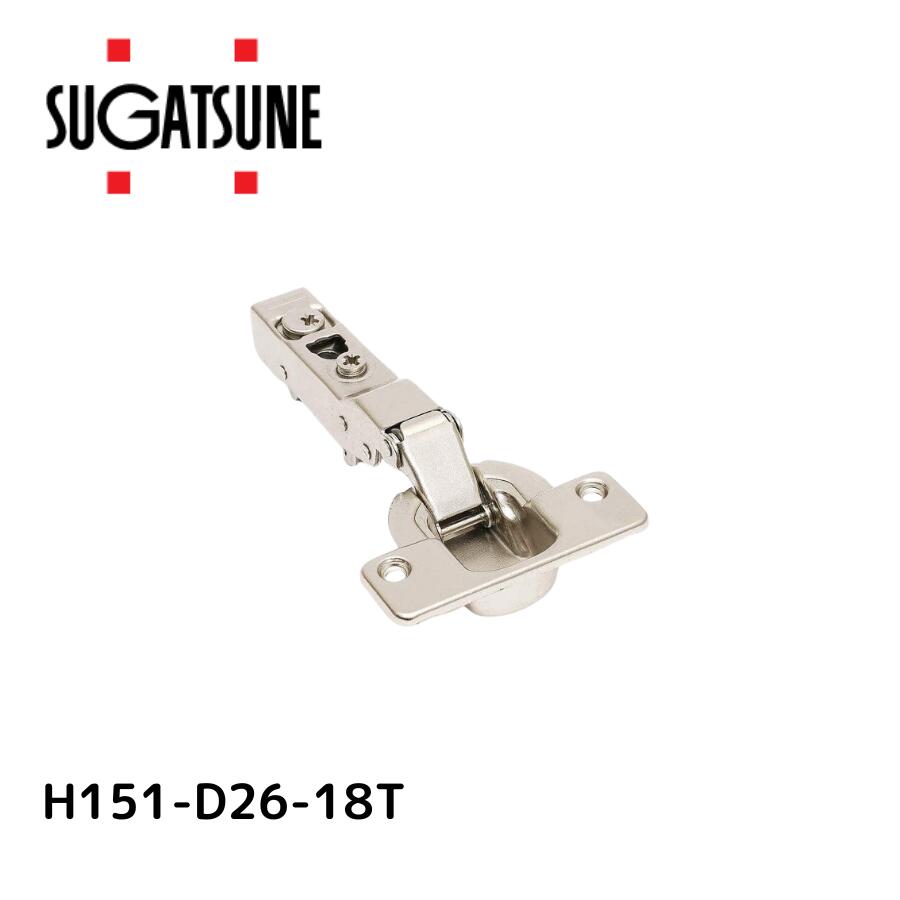

スライド丁番 H151-D26-18T（厚扉用・半かぶせ）

商品情報

• メーカー：スガツネ工業 / LAMP
• 商品名：スライド丁番 H151 厚扉用 半かぶせ
• 品番：H151-D26-18T
• 仕様：ダンパー内蔵
• 開き角度：94度開き
• カップ径：φ40mm
• 堀込深さ：14mm
• 推奨扉厚：20～30mm
• 材質：鋼
• 付属品：ニッケル＋丸皿タッピングネジ 3.5×16

特長

• 厚扉用のスライド丁番（半かぶせ）です。
• ダンパー内蔵でソフトクローズ機能付き。
• 扉の三次元調整が可能（前後＋3/－0.5 mm、かぶせ量＋2/－4 mm、上下±2 mm）。

ご注意

• 本商品は「スライド丁番本体のみ」です。マウンティングプレート（座金）は別売です。
• ダンパー付き仕様と、キャッチなし／キャッチ付仕様との併用は推奨されていません。
• 2mm厚のマウンティングプレートを使用する場合、扉と側板が干渉しないようカット量を5mmにしてください。
• 扉開時に奥側へ入り込む構造です（軌跡図をご確認ください）。
