スガツネ工業 / LAMP「スライド丁番 H151 厚扉用 全かぶせ」｜ダンパー内蔵・三次元調整可能

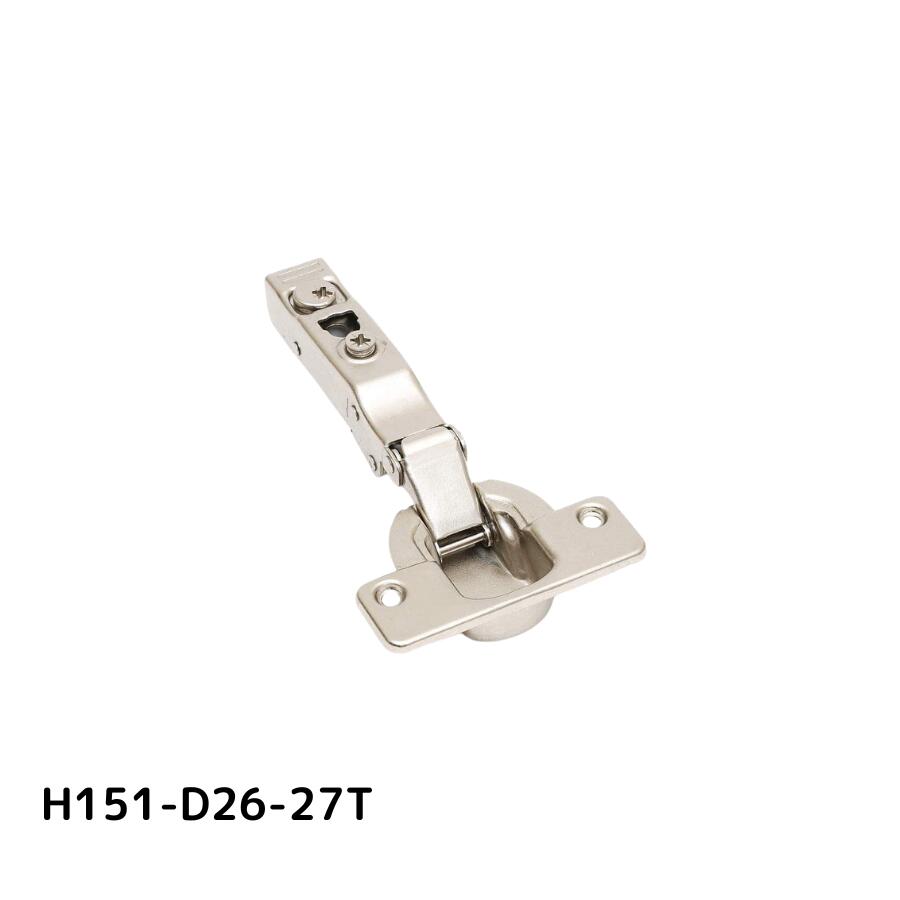

「H151-D26-27T」は、厚扉対応の高性能スライド丁番です。
扉の三次元調整が可能で、94度開きのダンパー内蔵仕様。
家具やキャビネットに最適な丁番で、取り付けが簡単な設計です。

特徴

• ●ダンパー内蔵で静かな扉の開閉が可能。
• ●全かぶせ（最大27mm※出荷時25mm）対応。
• ●三次元調整機能：前後＋3/－0.5 mm、かぶせ量〔左右〕＋2/－4 mm、上下±2 mm。
• ●厚扉対応（推奨扉厚：20-30mm）。
• ●取り付けが簡単なネジ付属（ニッケル＋丸皿タッピングネジ 3.5×16）。

仕様

• ●商品名：スライド丁番 H151 厚扉用 全かぶせ
• ●品番：H151-D26-27T
• ●開き角度：94度
• ●カップ径：φ40mm
• ●掘込深さ：14mm
• ●推奨扉厚：20-30mm
• ●材料：鋼

ご注意

• ●本商品は「スライド丁番本体のみ」の販売です。マウンティングプレート（座金）は別売りとなります。
• ●ダンパー機能付仕様とキャッチなし・キャッチ付仕様との併用は推奨しません。
• ●2 mm厚のマウンティングプレートを使用する場合は、扉と側板が干渉するため、カット量を5 mmにしてください。
• ●扉開時に奥側に入り込みます（軌跡図にてご確認ください）。

メーカー情報

【メーカー名】スガツネ工業 / LAMP

【シリーズ名】スライド丁番 H151 厚扉用
