スガツネ工業 ランプ印 ソフトダウンステー hdsn-30型 使い用 右用 hdsn-30hr

HDSN-30HR｜スガツネ工業 上開き扉用ソフトダウンステー（右用・機種H）

■ 特長

• ラプコン機構により、重い上開き扉がゆっくりと静かに閉まります。
• 全閉・全開時に扉を保持し、閉じる際はソフトに閉止します。
• マウンティングプレートにワンタッチで取り付け可能です。
• 従来品（HDS）の最大モーメント29.4N・mに対し、最大34.3N・mまで対応（80°仕様時）。
• 3万回の開閉試験をクリアした耐久設計。

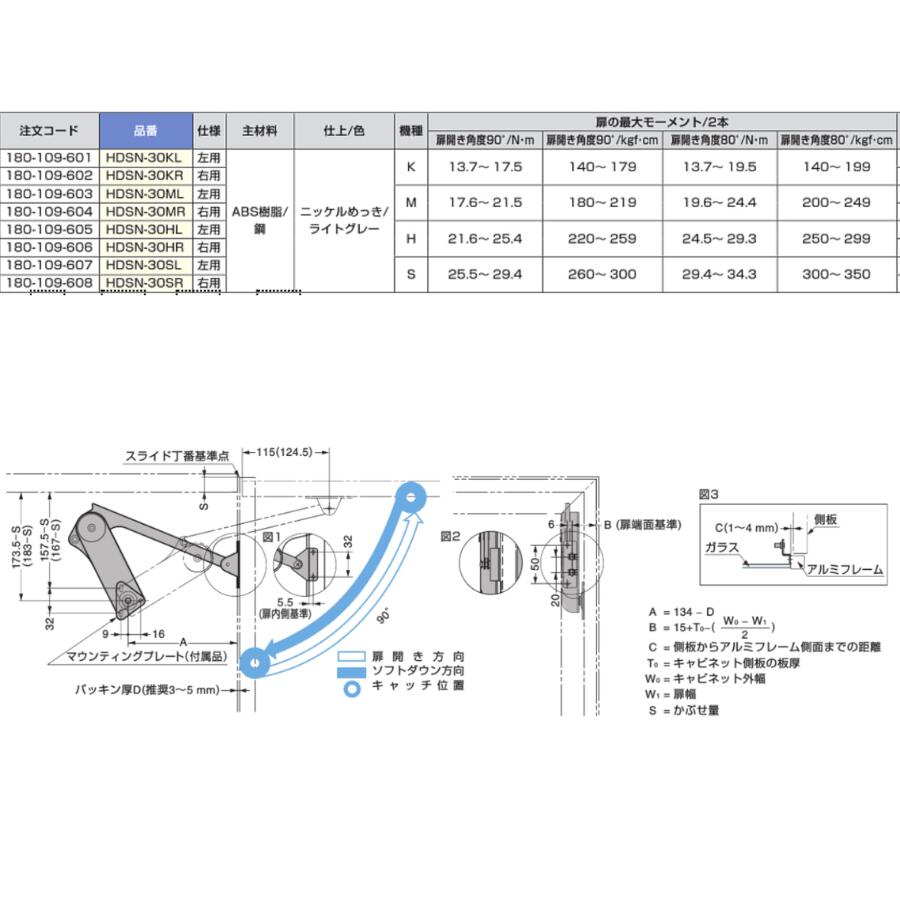

■ 製品仕様

• 使用温度範囲：0℃～40℃
• 仕様：右用
• 機種：H
• 主材料：ABS樹脂、鋼
• 仕上・色：ニッケルめっき・ライトグレー
• 最大モーメント（扉開き角度90°／2本）：21.6～25.4N・m
• 最大モーメント（扉開き角度80°／2本）：24.5～29.3N・m

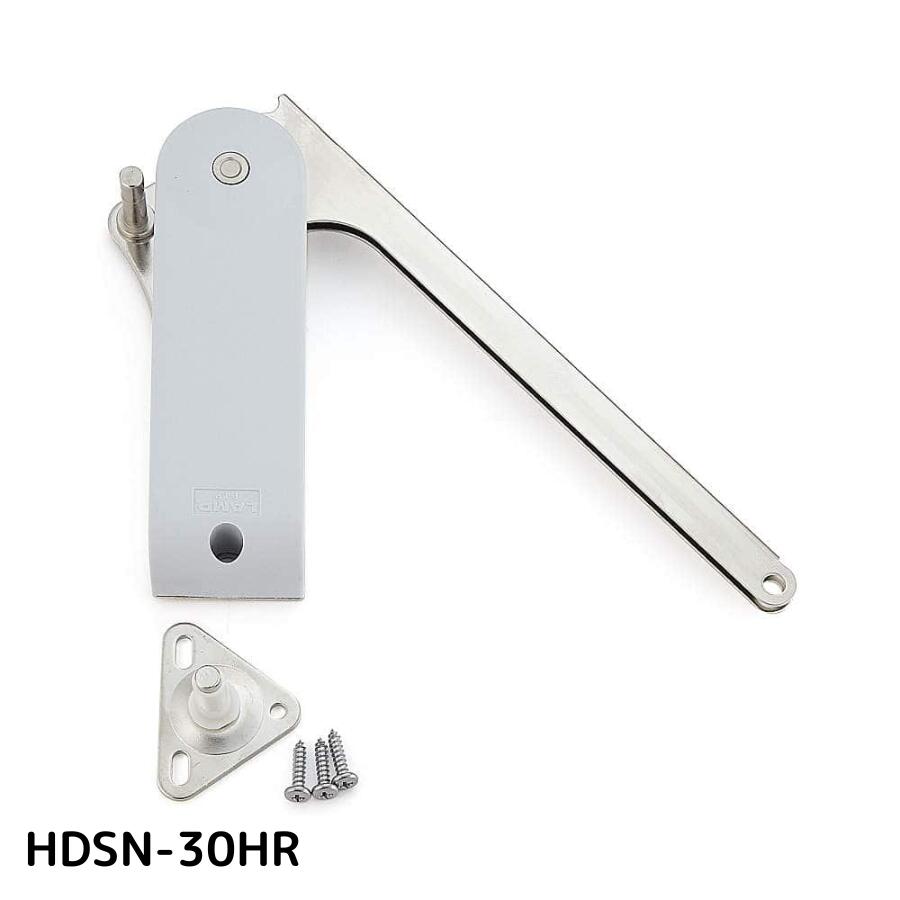

• 付属品：マウンティングプレート、十字穴付バインドタッピンねじ（3.5×15）

■ 別売品

• 取付座金：HDSN-SZ、HDSN-AZ
• 対応丁番：オリンピアスライド丁番（360-26-19T）、一軸丁番

■ 注意事項

• （ ）内寸法は80°仕様です。
• パッキンを使用しない場合は、ユニットの取付位置をパッキン厚分、背板側にずらしてください。
• 本体1本につき別売の取付座金が1個必要です。
• 1枚の扉には「左用」「右用」各1本ずつ必要です。

メーカー名：スガツネ工業（株）
品番：HDSN-30HR
