スガツネ工業 ランプ印 ソフトダウンステー hdsn-30型 使い用 右用 hdsn-30kr

HDSN-30KR｜スガツネ工業 上開き扉用 ソフトダウンステー（右用）

■ 特長

• ラプコン機構により、重い上開き扉が静かに閉まります。
• 全閉・全開時に扉を保持し、閉じる際はソフトに閉止。
• ユニットはマウンティングプレートにワンタッチで取り付け可能。
• 従来品HDSの最大モーメント29.4N・mに対し、HDSNは最大34.3N・mに対応（扉開き角度80°時）。
• メーカー3万回の開閉試験をクリア。

■ 仕様

• 使用温度：0℃～40℃
• 仕様：右用
• 主材料：ABS樹脂、鋼
• 仕上・色：ニッケルめっき・ライトグレー
• 機種：K
• 扉開き角度90° 最大モーメント（2本）：13.7～17.5N・m
• 扉開き角度80° 最大モーメント（2本）：13.7～19.5N・m
• 付属品：マウンティングプレート、十字穴付バインドタッピンねじ（3.5×15）

■ 別売品

• 取付座金：HDSN-SZ / HDSN-AZ
• 対応丁番：オリンピアスライド丁番（360-26-19T）、一軸丁番

■ 注意事項

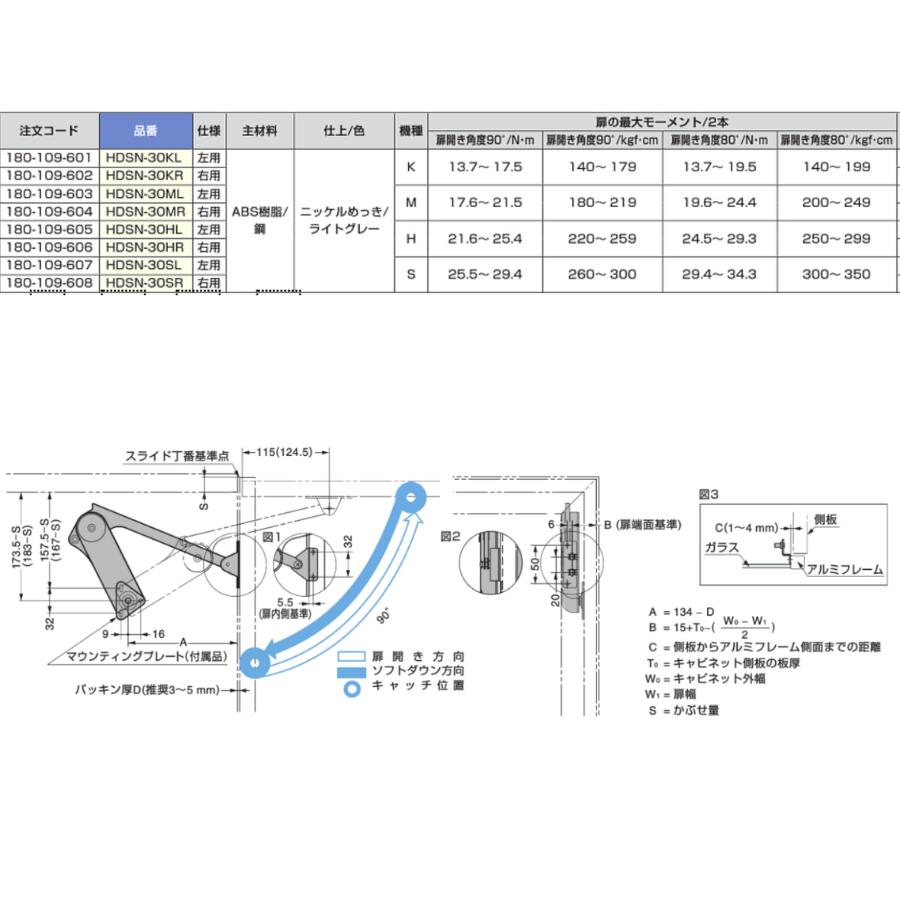

• （　）内の寸法は扉開き角度80°仕様です。
• 幅20mmのアルミ枠（HDSN-AZ）は図1・2・3を参照。
• パッキンを使用しない場合は、取付位置をパッキン厚D分背板側にずらしてください。
• ユニット1本につき別売の取付座金が1個必要です。
• 扉1枚あたり、左用・右用 各1本ずつ必要です。

メーカー名：スガツネ工業（株）
メーカー品番：HDSN-30KR
