スガツネ工業 ソフトダウンステー重量扉用 HDSN-30ML 左用

HDSN-30ML｜スガツネ工業 上開き扉用 ソフトダウンステー（左用・機種M）

■ 特長

• ラプコン機構により、重い上開き扉がゆっくりと静かに閉まります。
• 全閉・全開時に扉を保持し、閉じる際はソフトに閉止します。
• ユニットはマウンティングプレートにワンタッチで取り付け可能。
• 従来品HDSの最大モーメント29.4N・mに対し、HDSNは最大34.3N・mまで対応（80°開き時）。
• スガツネ独自の3万回開閉試験をクリアした耐久仕様。

■ 仕様

• 使用温度：0℃～40℃
• 仕様：左用
• 主材料：ABS樹脂、鋼
• 仕上・色：ニッケルめっき・ライトグレー
• 機種：M
• 扉開き角度90° 最大モーメント（2本）：17.6～21.5N・m
• 扉開き角度80° 最大モーメント（2本）：19.6～24.4N・m

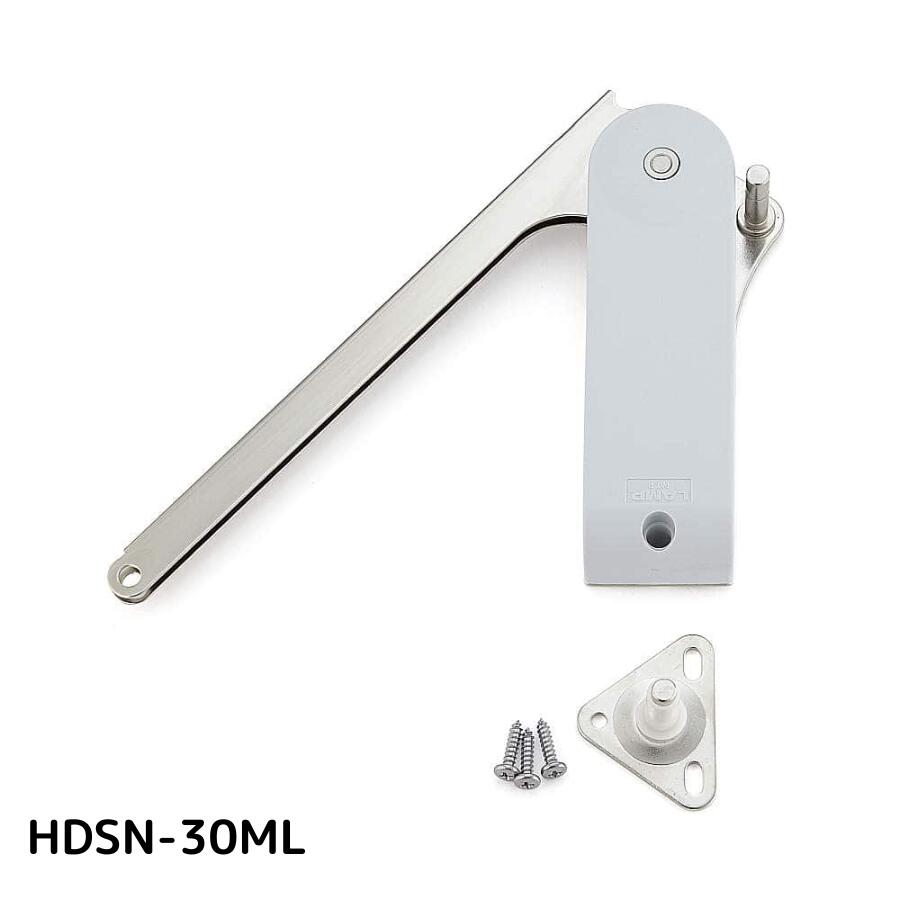

• 付属品：マウンティングプレート、十字穴付バインドタッピンねじ（3.5×15）

■ 別売品

• 取付座金：HDSN-SZ / HDSN-AZ
• 対応丁番：オリンピアスライド丁番（360-26-19T）、一軸丁番

■ 注意事項

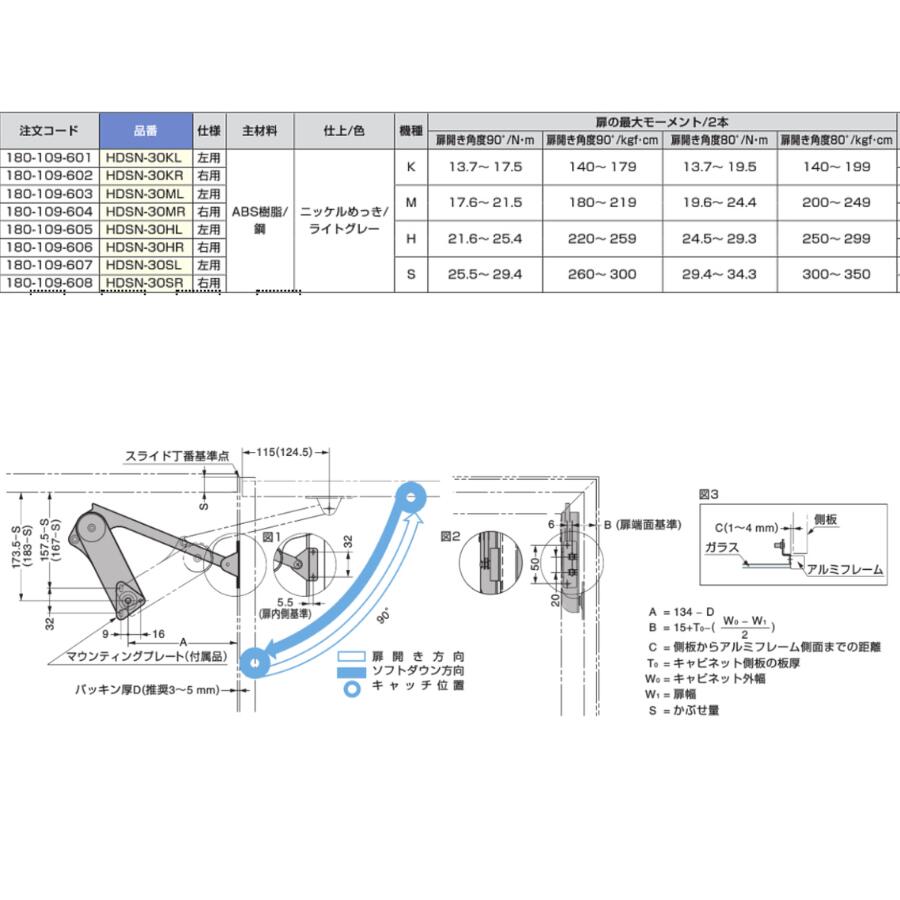

• （　）内寸法は扉開き角度80°の場合の参考値です。
• 幅20mmのアルミ枠（HDSN-AZ）は図面の図1～3をご参照ください。
• パッキンなしで使用する場合は、ユニットの取付位置をパッキン厚分背板側に調整してください。
• ユニット1本につき、別売の取付座金が1個必要です。
• 扉1枚につき、左用・右用 各1本ずつ必要です。

メーカー名：スガツネ工業（株）
メーカー品番：HDSN-30ML
