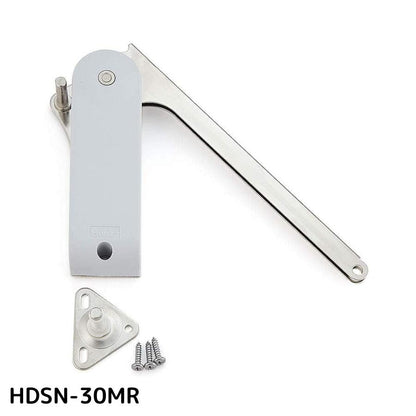

スガツネ工業 ソフトダウンステー重量扉用 HDSN-30MR 右用

HDSN-30MR｜スガツネ工業 ソフトダウンステー（右用・機種M）

■ 特長

• ラプコン機構により、重い上開き扉がゆっくりと静かに閉まります。
• 全閉時・全開時に扉を保持し、閉じる際はソフトに閉止します。
• ユニットはマウンティングプレートにワンタッチで取り付け可能。
• 従来品（HDS）の最大モーメント29.4N・m → HDSNは最大34.3N・m（80°仕様）に対応。
• 3万回の開閉試験をクリアした耐久設計。

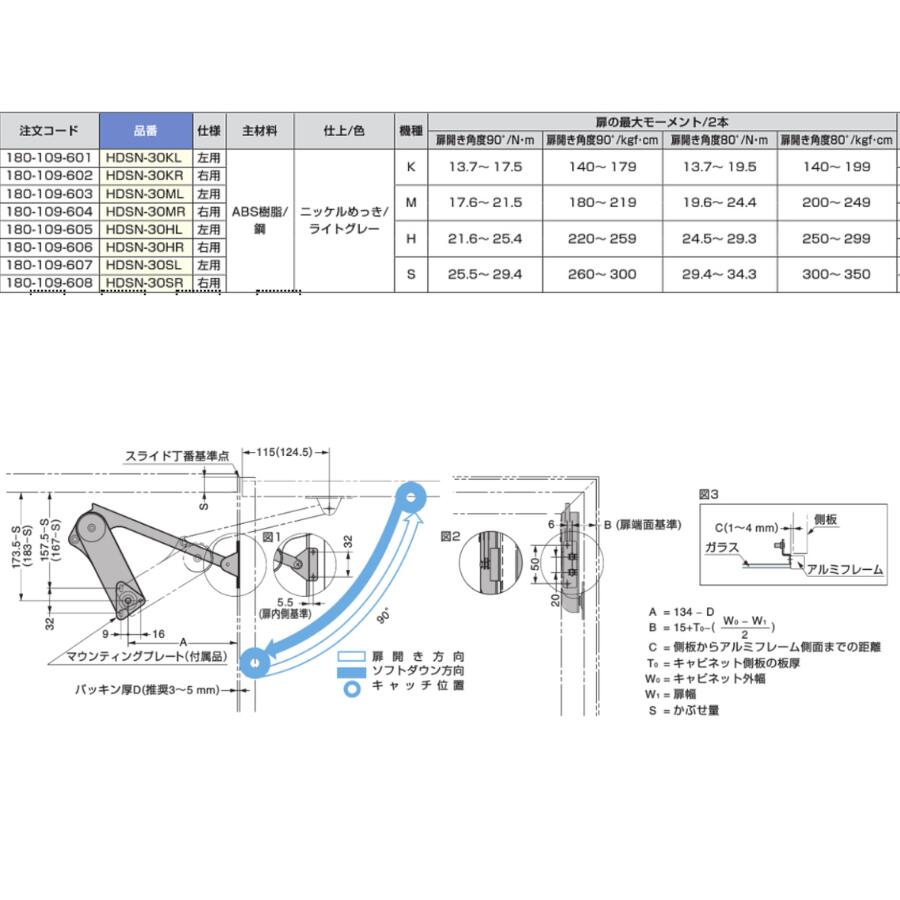

■ 製品仕様

• 使用温度範囲：0℃～40℃
• 仕様：右用
• 機種：M
• 主材料：ABS樹脂、鋼
• 仕上・色：ニッケルめっき・ライトグレー
• 扉開き角度90° 最大モーメント（2本）：17.6～21.5N・m
• 扉開き角度80° 最大モーメント（2本）：19.6～24.4N・m
• 付属品：マウンティングプレート、十字穴付バインドタッピンねじ（3.5×15）

■ 別売品

• 取付座金：HDSN-SZ、HDSN-AZ
• 対応丁番：オリンピアスライド丁番（360-26-19T）、一軸丁番

■ 注意事項

• （ ）内の寸法は80°仕様です。
• パッキンを使用しない場合、取付位置をパッキン厚分背板側へ調整してください。
• ユニット1本につき、取付座金が1個必要です（別売）。
• 1扉につき「左用」「右用」各1本ずつ必要です。

メーカー名：スガツネ工業（株）
品番：HDSN-30MR
