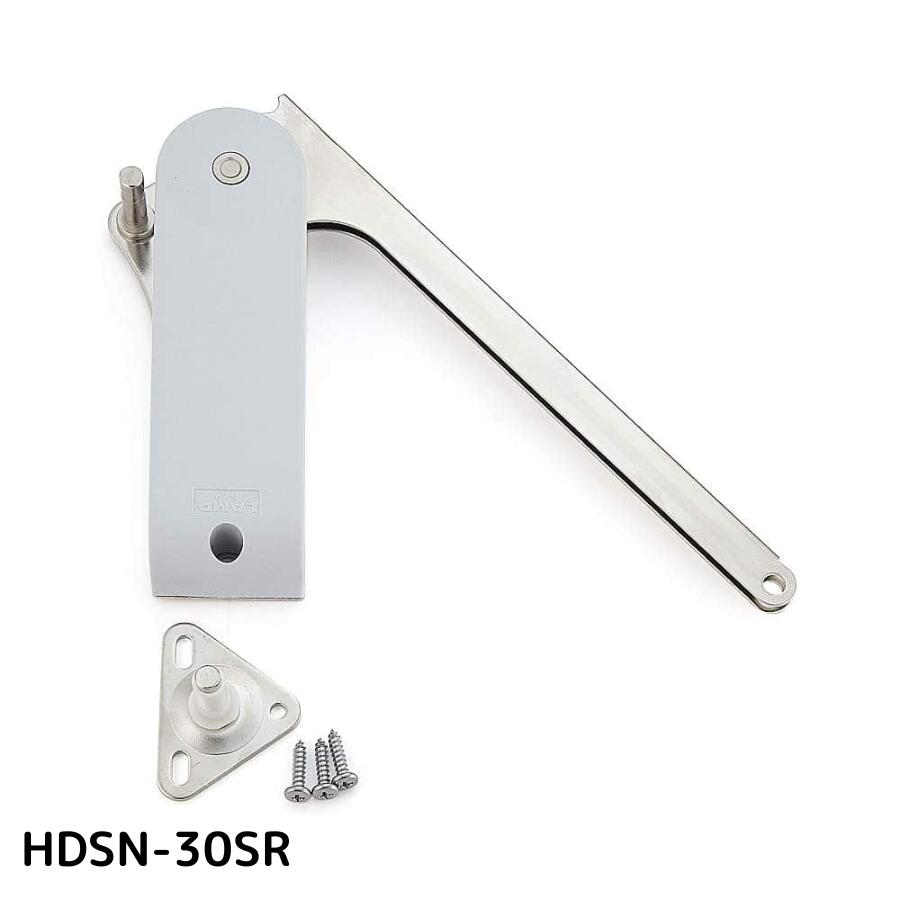

スガツネ工業 ソフトダウンステー重量扉用 HDSN-30SR 右用

HDSN-30SR｜スガツネ工業 上開き扉用ソフトダウンステー（右用・機種S）

■ 特長

• ラプコン機構により、重い上開き扉がゆっくりと静かに閉まります。
• 全閉・全開時に扉を保持し、閉じる際はソフトに閉止します。
• ユニットはマウンティングプレートにワンタッチで簡単に取り付け可能。
• 最大モーメントは従来品（HDS）の29.4N・mから、34.3N・mまで対応（80°仕様時）。
• メーカーによる3万回の開閉試験をクリアした高耐久設計。

■ 製品仕様

• 使用温度範囲：0℃～40℃
• 仕様：右用
• 機種：S
• 主材料：ABS樹脂、鋼
• 仕上・色：ニッケルめっき・ライトグレー
• 最大モーメント（扉開き角度90°／2本）：25.5～29.4N・m
• 最大モーメント（扉開き角度80°／2本）：29.4～34.3N・m
• 付属品：マウンティングプレート、十字穴付バインドタッピンねじ（3.5×15）

■ 別売品

• 取付座金：HDSN-SZ、HDSN-AZ
• 対応丁番：オリンピアスライド丁番（360-26-19T）、一軸丁番

■ 注意事項

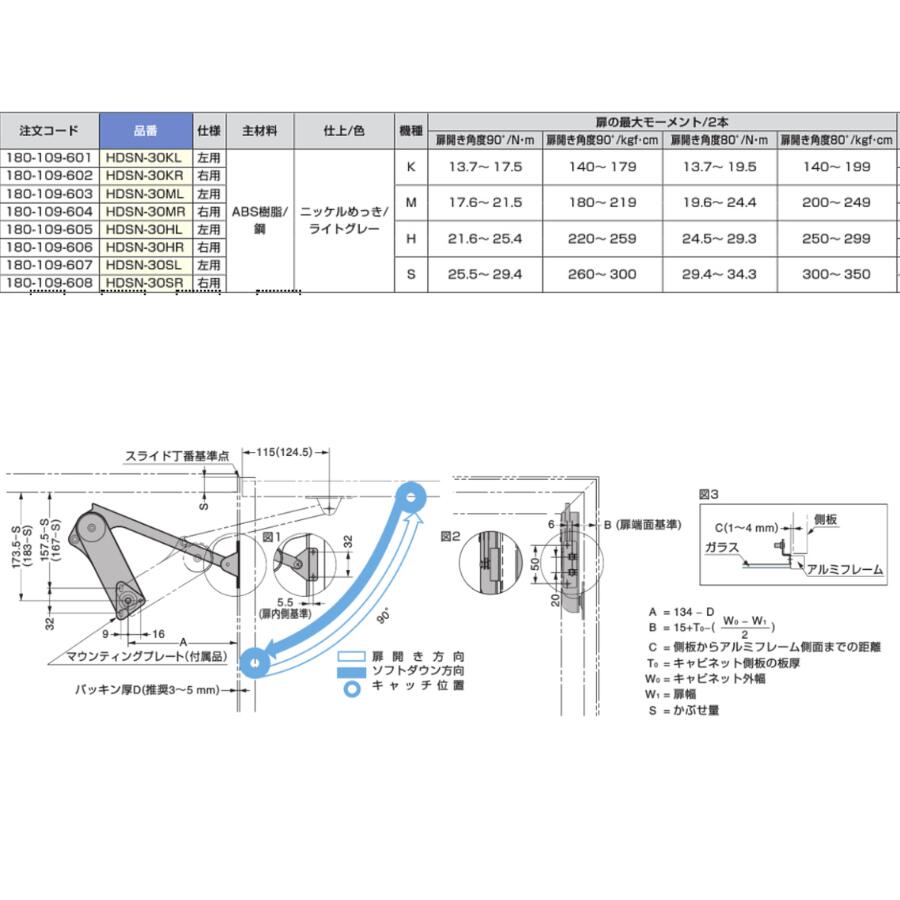

• （　）内寸法は80°仕様時の参考値です。
• パッキンなし扉で使用する場合は、ユニットの取付位置をパッキン厚分背板側へ調整してください。
• ユニット1本につき、別売の取付座金が1個必要です。
• 1枚の扉には左用・右用の各1本ずつが必要です。

メーカー名：スガツネ工業（株）
品番：HDSN-30SR
