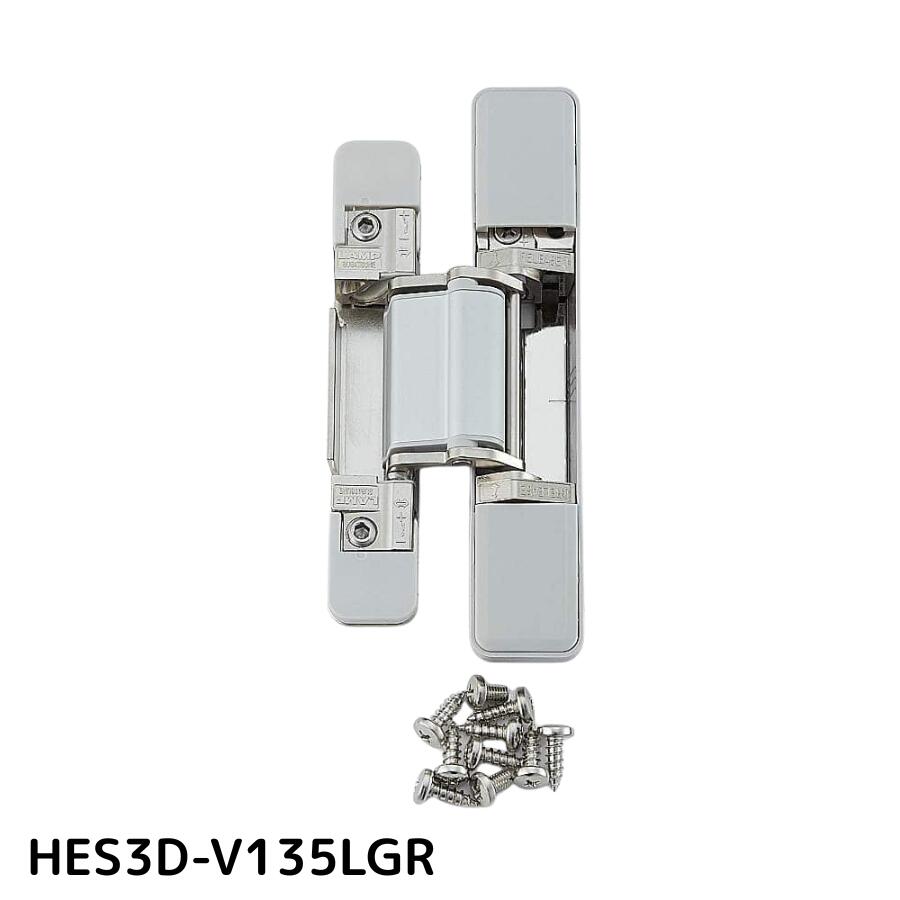

製品情報

特徴

• 掘込深さが浅いため（20 mm）、扉や枠の掘込加工が簡単です。
• アーム部を一体構造にし、シンプルで洗練されたデザインを実現しています。
• 三次元調整機能付（上下、左右、前後）です。
• 丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。

付属品

• 十字穴付バインドタッピンねじ5×15
• 掘込加工テンプレート

別売品

• 加工治具 HES3D-V135-TMP

オプション品

• 破損や紛失時の交換用にねじカバーのみでもご用意できます。詳細はお問い合わせください。

注意

• 取扱い上のご注意を必ずご確認ください。
• 弊社オリジナル新型リンクアーム機構により、同シリーズの他の製品と軌跡が異なります。扉が90°開いた位置を軌跡図でご確認ください。
• アームを収納する部分に、ものを入れたりぶら下げたりしないでください。
• ドアダンパー・クローザーを併用する場合は、ラプコンドアダンパー LDD-S型、LDD-V型、ラプコンクローザー LDC-N2の中からお選びください。扉質量は、丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で設定してください。
• 使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
• ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。

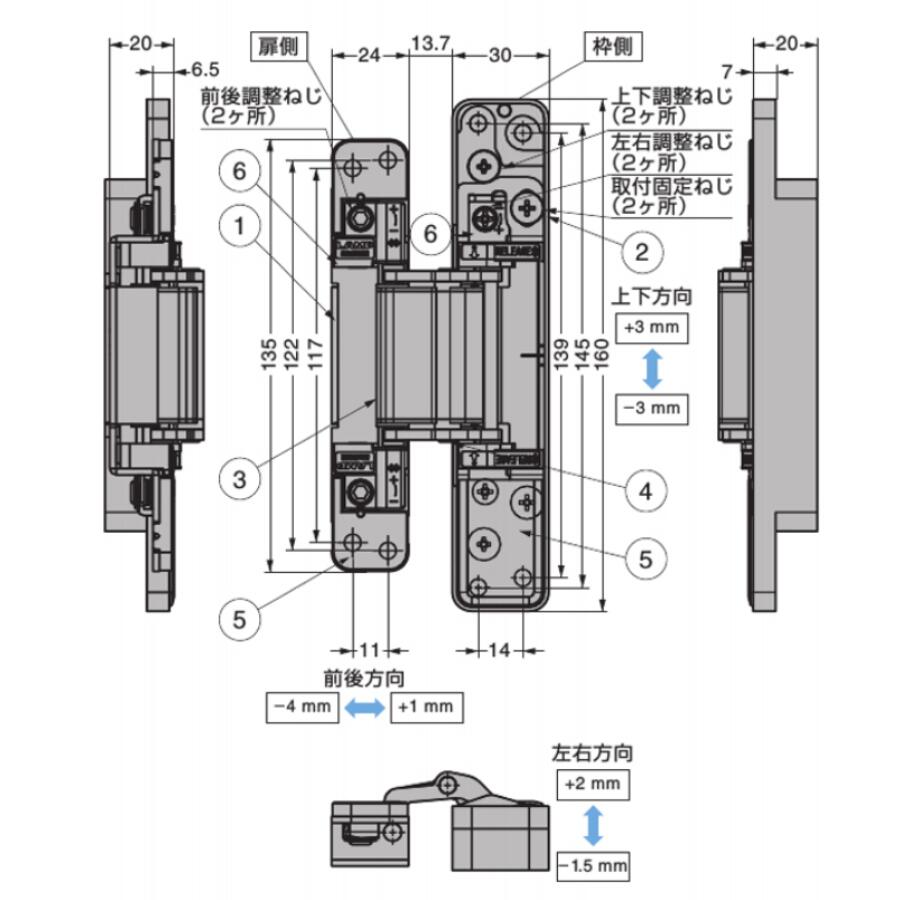

仕様

• 扉幅: 900以下
• 扉高さ: 2400以下
• 扉厚: 30以上
• 枠厚: 20以上
• 耐荷重N/2ヶ: 392
• 耐荷重kgf/2ヶ: 40
• 耐荷重N/3ヶ: 539
• 耐荷重kgf/3ヶ: 55
• 開き角度: 180°
