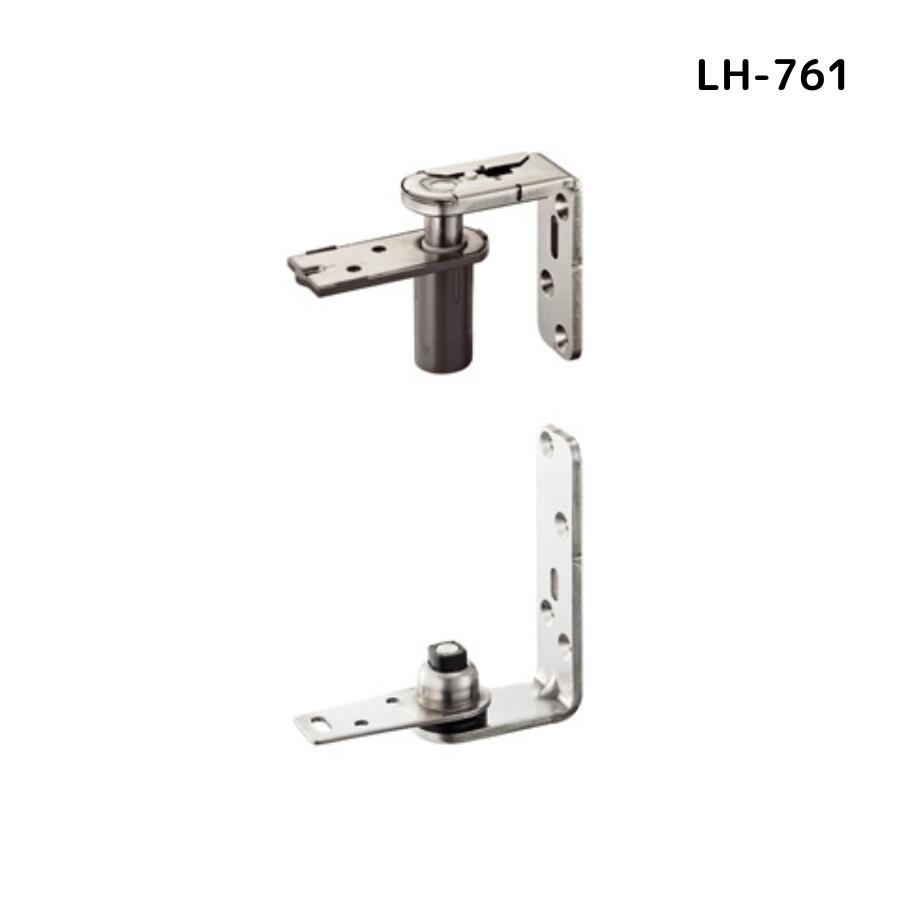

中心吊りグレビティヒンジ 枠取付用 LH-761

メーカー：シブタニ

品番：LH-761

仕様：左右兼用
※エッジ等その他の取り付け方向にご注意下さい。

適応扉厚

30mm～40mm

特長

• ドアは静止位置より90°回転で約4mmせり上がります。
• 簡易施工型の枠取り付け用中心吊グレビティヒンジ。
• ドア静止位置組替え可能（15度きざみ）。
• 枠付けタイプ上部。
• 吊り込み方式はスプリング式で、施工が容易で確実。

セットネジ

• 上部ヒンジ（扉側）：呼び4×30ナベタッピンネジ（SUS）×3本
• 上部ヒンジ（枠側）：呼び4×30サラタッピンネジ（SUS）×3本
• 下部ヒンジ（扉側）：呼び4×30ナベタッピンネジ（SUS）×3本
• 下部ヒンジ（枠側）：呼び4×30サラタッピンネジ（SUS）×4本

材質・仕上げ

材質：ステンレス
仕上げ：生地

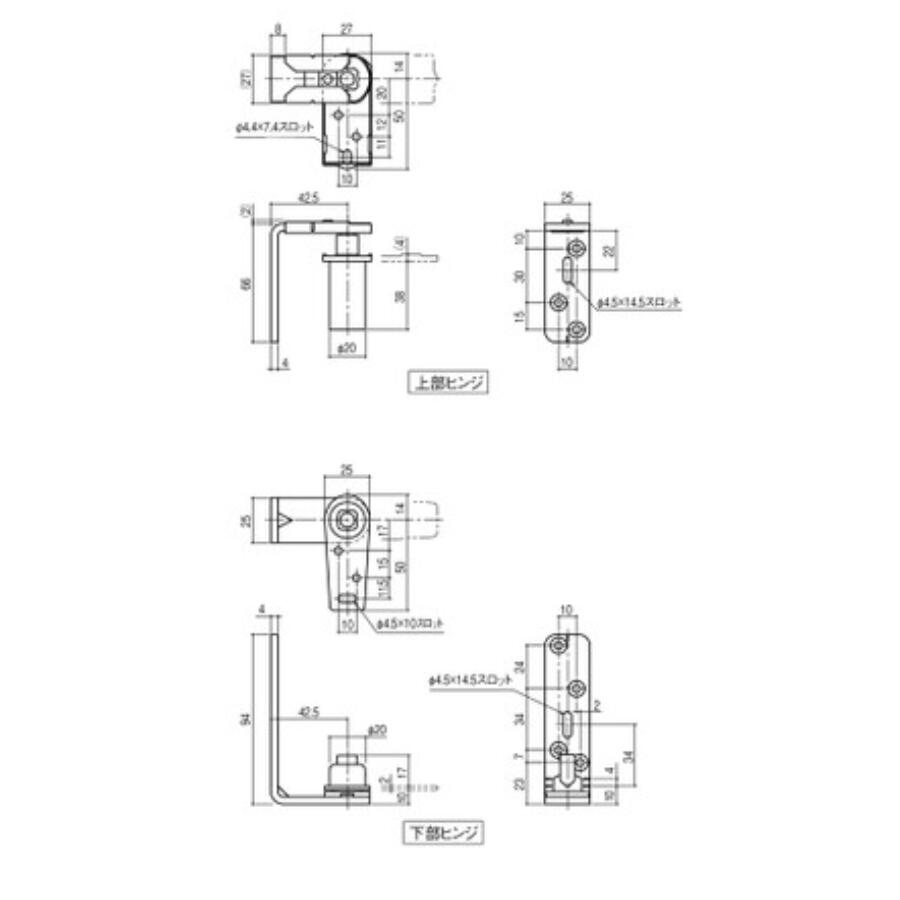

取付方法（上部ヒンジ）

扉を下部ヒンジから吊り込み、上部ヒンジの軸を扉内に押し込みながら枠側ブラケットに取り付けます。
その後、ストッパーでしっかり固定してください。
※ストッパーが軸溝に嵌合していることを必ず確認してください。取付不十分の場合、扉が外れる恐れがあります。

上部ヒンジの取り外し方法

ストッパーのスリット穴にマイナスドライバー等を差し込み、スライドさせてから軸を下げて枠側ブラケットから外します。
※軸の取り外しは必ずパネルを支えながら行ってください。
